iiCam - автономная сетевая видеокамера
производства WIZnet
Компания WIZnet, выпускающая семейство микросхем W3ххх для аппаратной реализации стека протоколов TCP/IP, представляет на российском рынке новый продукт - автономную веб-камеру iiCam для построения разнообразных систем видеонаблюдения и контроля.
Как известно, наибольшее количество информации человек получает через зрение, поэтому услуги видеосвязи, телеконференций, наблюдения и презентации становятся все более предпочтительными. Возможность передавать значительный объем информации на большие расстояния связана с повсеместным распространением высокоскоростных каналов связи, сетей на основе стека протоколов TCP/IP и Ethernet, увеличением пропускной способности и снижением стоимости оборудования. Все это привело к использованию мультимедийной информации (в частности, видео) в широком круге интерактивных задач.
Для проведения телеконференций сейчас, в основном, используются веб-камеры с интерфейсом USB. Необходимым требованием для таких систем является наличие в их составе компьютера, как правило— в непосредственной близости от камеры. Другим вариантом организации видеонаблюдения стало использование аналоговых камер с дополнительным оборудованием (мультиплексоры и квадраторы).
Такие системы широко применяются в охранных системах наблюдения. И для реализации удаленного наблюдения (например, по сети Интернет) на базе такой системы необходима аппаратура оцифровки и передачи. Оба рассмотренных типа систем имеют существенные достоинства, но, рассматривая современные тенденции развития как сетевых технологий, так и элементной базы, можно сказать о перспективности использования встраиваемых систем, в том числе в приложениях передачи видеоданных. В данной статье будет представлена новая разработка корейской компании WIZnet — iiCam — сетевая камера для передачи информации через Интернет.
iiCam представляет собой законченный модуль для захвата, обработки (сжатия) и передачи видеоизображения. В отличие от предыдущих решений систем видеонаблюдения, требующих установки записывающего оборудования в непосредственной близости от камеры и прокладки дополнительных специализированных каналов связи, iiCam использует широко распространенные средства локальных сетей Ethernet и стека TCP/IP для организации взаимодействия с удаленной системой, территориально расположенной в любой точке земного шара. Под удаленной системой подразумевается обычный персональный компьютер, система сбора и хранения информации или специально разработанные терминалы. Благодаря повышению пропускной способности каналов связи локальных сетей и постоянному снижению их стоимости, модуль iiCam и система управления могут быть не только значительно разнесены территориально, но и быть мобильными. Использование тех же самых каналов связи позволяет организовать удаленную настройку и управление модулями.

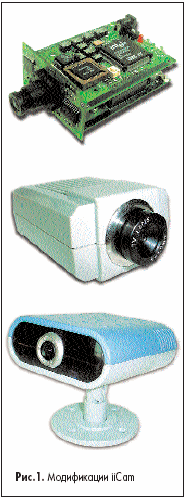

Модуль iiCam выпускается в двух модификациях: Module и Standalone (рис. 1). Первая предназначена для встраивания в разрабатываемую аппаратуру и поставляется без корпуса. Вторая модификация ориентирована на работу в качестве самостоятельного оконечного устройства и поставляется в корпусе на кронштейне для крепления.
Описание модуля iiCam
Модификация Module представляет собой три печатные платы, соединенные штыревыми разъемами в блок размером 115х60х34. Структурная схема видеокамеры представлена на рис. 2.
Световой поток, проходя через линзу объектива, фокусируется на чувствительном поле CMOS-камеры VV6500 производства компании STMicroelectronics.
Этот кристалл, созданный по технологии ColorMOS™ и имеющий поле разрешением 644х484 пикселя, позволяет получать изображение в формате VGA — 640х480 или QVGA (Quarter VGA) с глубиной до 16 бит. Каждый пиксель представляет собой четыре чувствительных элемента, расположенных в шахматном порядке по технологии Bayer Pattern: два воспринимают зеленую составляющую и по одному для красной и синей. Такая структура связана с большей чувствительностью человеческого глаза к средним длинам волн видимого спектра - зеленому диапазону, чем к красному или синему диапазону. По этой причине число элементов, воспринимающих зеленый цвет, удвоено. На выходе датчика кадр преобразуется в формат YUV. В отличие от RGB-сигнала, применяемого в мониторах, этот стандарт аналогичен телевизионному и также содержит три сигнала: яркости и двух цветоразностных для синей и красной компоненты. Преобразованное YUV-изображение передается в кристалл STV0676. Микросхема видеопроцессора производит восстановление каждого бита для сжатия в формат Motion JPEG. Кадр JPEG создается по запросу от центрального процессора, и после завершения обработки генерируется прерывание. Передача полученного изображения по сети Ethernet осуществляется с помощью набора микросхем, аппаратно реализующих стек протоколов TCP/IP: W3100A и RTL8201L. Микросхемы семейства W3xxx производства компании WIZnet ориентированы на применение в системах класса Embedded Internet нижнего ценового диапазона и не требуют для своей работы встроенной операционной системы. Обмен данными камеры и удаленной системы построен на протоколе TCP, позволяющем организовать надежную передачу пакетов в сети. Передаваемый кадр записывается во внутренний буфер W3100A, и дальнейший процесс происходит на аппаратном уровне автоматически. Управление системой реализовано на процессоре i386EX, что позволяет обрабатывать до 15 кадров в секунду при разрешении 320.200 и до 5 кадров в секунду при разрешении 640х480. В комплект поставки iiCam входят: собственно модуль, коммуникационные кабели RS-232 (нуль-модем) и Ethernet UTP (crossover), сетевой адаптер AC/DC 5V и CD-ROM с тестовой программой и документацией.
Описание настройки и тестирования модуля
Обмен информацией с модулем производится по двум кабелям — нуль-модемному и Ethernet. Первый используется для установки первоначальных сетевых параметров и подключается однократно, а второй — для основной функции — передачи изображения и удаленного управления. Модуль может работать в двух режимах, выбор которого переключателем SW2 (рис. 3):
- 1 on, 2 off: рабочий режим;
- 1 off, 2 on: режим настройки сетевых параметров.
Первоначальная настройка сетевых параметров.
- Установите переключатель режима работ в положение «Настройка сети».
- Запустите программу для работы с последовательным портом (например, Hyper Terminal) и установите следующие параметры соединения: Скорость 57600bps, 8 бит данных, 1 стоп бит без контроля четности.
Контроль потока: нет.
- Нажмите кнопку сброса на модуле. При этом загорится индикатор SetMode.
- В окне терминала появится сообщение:
i2CAM Version 1.0 IP configuration Program
Authorized by WizNet. 2002.05.
|
и приглашение в виде символа '–'.
- Команды пользовательского интерфейса вводятся строчными или прописными буквами латинского алфавита.
Реализованы следующие команды:
- D, d — вывод сетевых настроек;
- M, m — изменение MAC-адреса;
- I, i — изменение IP-адреса;
- G, g — изменение адреса шлюза;
- S, s — изменение маски подсети;
- W, w — запись конфигурации;
- E, e — очистка сетевых настроек;
- H, h, ? — помощь.
- После нажатия клавиши команды и Enter, модуль выведет соответствующую информацию или подсказку по формату ввода тех или иных данных. Ввод завершается нажатием клавиши Enter. После выполнения процедуры, модуль выводит приглашение '–'.
- Закончив настройку, переключите камеру в рабочий режим (SW2) и нажмите кнопку Reset на плате модуля. При этом светодиод Work включится и выключится, что соответствует рабочему режиму.
Модуль iiCam поддерживает протокол DHCP, что позволяет динамически выделять IP-адреса и проводить автоматическое конфигурирование сетевых параметров. При включении в рабочем режиме модуль пытается установить соединение с DHCP-сервером для получения информации о сетевых настройках. Если DHCP-сервер не используется в сети, то будут использоваться ранее установленные параметры (см. режим первоначальной настройки). Для проверки правильности настройки сетевых параметров выполните команду ping.
В комплекте с модулем поставляется демонстрационная программа i2CAMViewer (рис. 4.) для просмотра на удаленной машине изображения, транслируемого камерой. Установка программы не требуется. Для запуска скопируйте файл i2CAMViewer.exe и библиотеку ijl15.dll с CD-ROM в один и тот же рабочий каталог.
В меню Functions выберите Connect, в появившемся диалоговом окне введите IP камеры и номер порта 5000 (рис. 5).
Нажмите кнопку Connect. В меню Set Frame выберите требуемую скорость воспроизведения:
- максимальная скорость для QVGA — 15 кадров/сек;
- максимальная скорость для VGA — 5 кадров/сек.
Перенастройка модуля займет 6–7 секунд. Выбор формата передачи и настройка уровня черного, яркости, цветности производится в меню CAM Control (рис. 6).
Модуль также позволяет производить изменение сетевых настроек удаленно. Для этого используется меню CAM IP (рис. 7).
Для установки новых сетевых параметров необходимо указать их в соответствующих полях и нажать кнопку «OK». Не допускается оставлять незаполненные поля, т. е. даже при сохранении предыдущего значения его следует заново вписать. Для ввода MAC-адреса используются цифры '0'–'9' и заглавные буквы латинского алфавита 'A'–'F'. После изменения параметров следует выполнить команду Disconnect меню Functions, а затем Connect по новому адресу. Перезагрузки модуля не требуется (производится программно).
Производительность модуля iiCam приближается к производительности встраиваемых систем с операционной системой (Linux), при этом не выходя из low-end ценового диапазона. Простота установки и использование современных, широко распространенных каналов связи Ethernet, мобильность и низкая стоимость — все это позволяет широко использовать iiCam в системах безопасности и идентификации, для установки наблюдения за работой механизмов, перемещением людей и грузов, организации телеконференций.
Литература
- Хребтов П., Кривченко И. i2Chip — новая технология для приложений Embedded Internet // Компоненты и технологии. 2002. No4.
- iiCam user's guide. WIZnet, Inc.
Павел Хребтов
|
