Система обозначений и маркировка для символьных, цветных STN и TFT ЖК-дисплеев Hitachi
Целью статьи является ознакомление широкой аудитории инженеров и специалистов, проектирующих аппаратуру, с системой обозначения, используемой в картах заказа ЖК-дисплеев компании Hitachi. Представленная здесь информация поможет лучше ориентироваться в каталогах этой или же других аналогичных фирм для оптимального выбора необходимого устройства отображения информации для проектируемой аппаратуры.
Фирма Hitachi широко известна во всем мире как производитель микросхем широкого профиля, а также как производитель широкого спектра стандартных дисплейных символьных и графических модулей ЖКИ. Достаточно вспомнить контроллер HD44780, система команд и интерфейс которого стали стандартными для многих символьных модулей ЖКИ. Стандартные символьные модули, совместимые с модулями на основе HD44780 выпускают на сегодняшний день, пожалуй, несколько десятков производителей в Азии, Европе и Америке. Однако фирма Hitachi имеет массовое производство матричных STN и TFT цветных ЖКИ, предназначенных для использования в ноутбуках и в различного рода промышленных терминалах, медицинском компьютерном оборудовании и т. д.
Таблица 1
Таблица 2
Таблица 3
Система обозначений графических монохромных и цветных STN-дисплеев
До октября 1996 года действовала следующая система обозначений для графических монохромных и цветных STN -дисплеев, выпускаемых Hitachi.
Таблица 4
Таблица 5
Таблица 6
Пример обозначения:
| LMG |
7380 |
QH |
F |
C |
xxx |
| 1 |
2 |
3 |
4 |
5 |
6 |
1 — Тип дисплея (LMG = Liquid Crystal Graphics Module).
2 — Серийный номер разработки (4 цифры).
3 — Разрешение (2 цифры): 1-я цифра определяет разрешение по горизонтали, 2-я цифра — по вертикали.
Например, QH = 256(Q) x 64(H).
4 — Цветной фон и режимы (температурный диапазон и способ компенсации для черно-белых экранов).

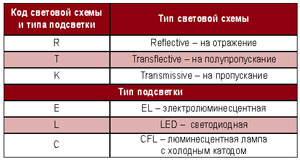

5 — Светотехническая схема дисплея.
6 — Дополнительные параметры (3 цифры).
С октября 1996 года фирма Hitachi ввела новую систему обозначений для монохромных и цветных STN ЖК-дисплеев.
Пример обозначения:
| S |
P |
14 |
Q |
001-xxx |
| 1 |
2 |
3 |
4 |
5 6 |
1 — Тип технологии адресации дисплея (S = Super Twisted Nematic Graphic Liquid Crystal Display).
2 — Тип модуля (цветной, монохромный, наличие задней подсветки).
Таблица 7
3 — Диагональ экрана в cм, например:
287 mm — 29;
68.7 mm — 07;
14.2 cm — 14.
4 — Разрешение дисплея и тип формата.
Таблица 8
5 — Серийный номер (3 цифры).
6 — Дополнительные параметры (3 цифры).
Система обозначений Hitachi
для ЖК-дисплеев с активной
адресацией на основе матрицы TFT
С началом производства TFT-дисплеев Hitachi была разработана своя система для маркировки изделий данного класса.
Пример обозначения:
| T |
X |
31 |
D |
21 |
V |
C |
1 |
C |
A |
A |
| 1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
1 — Признак технологии адресации (T = Hitachi TFT (Thin Film Transistor) — графический ЖК-дисплей с активной адресацией на основе тонкопленочных транзисторов).
2 — Код поставки модуля.
Таблица 9
3 — Диагональ экрана в cм. Например, 31 31 см (12.1І), 34 34 см (13.3І).
4 — Тип интерфейса входных данных.
Таблица 10
5 — Серийный номер разработки (2 цифры).
6 — Топология (тип узора) цветных фильтров.
Таблица 11
7 — Рабочий температурный диапазон (C — стандартный).
8 — Направление рабочего угла обзора дисплея
Таблица 12
9 — Спецификация для верхней поляризационной пленки.
Таблица 13
10 — Тип коннектора.
11 — Тип задней подсветки.
Литература
Understanding Hitachi LCD Part Numbering Conventions. Hitachi Europe Ltd. ISSUE: APPS/58/1.0 APPLICATION NOTE DATE: 16/12/96
